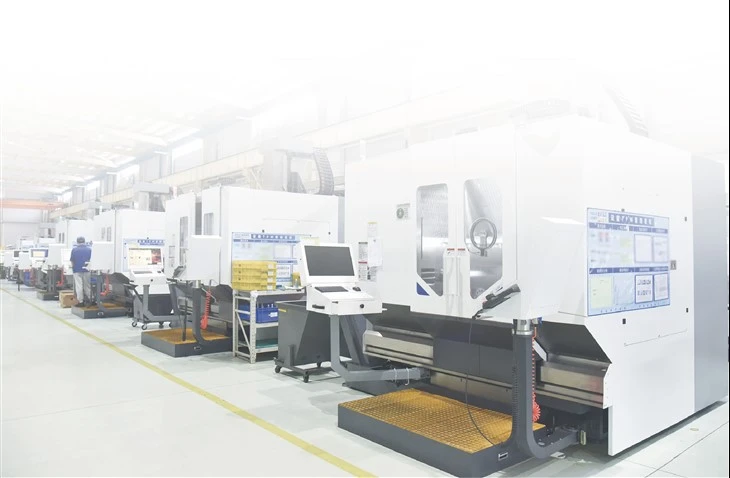

HMC400/630//800/1000 5 Canolfan Peiriannu Echel
Disgrifiad
Paramedrau technegol
Beth yw canolfan peiriant echel 5-?
Mae canolfan beiriannau echel 5-yn offeryn peiriant CNC sy'n gallu perfformio gweithrediadau torri cymhleth ar weithfan o onglau a chyfeiriadedd lluosog. Fe'i gelwir yn ganolfan beiriannau "5-echel" oherwydd bod ganddi bum echelin symud y gellir eu rheoli gan raglen gyfrifiadurol y peiriant.
Y pum echel symudiad mewn canolfan beiriannau echel 5-yw:
Echel X (chwith a dde)
Echel Y (blaen a chefn)
Echel Z (i fyny ac i lawr)
Echel A (cylchdro o amgylch yr echelin X)
Echel C (cylchdro o amgylch yr echel Y)
Trwy gael y gallu i reoli'r pum echel hyn ar yr un pryd, gall canolfan beiriannau echel 5- gyflawni ystod eang o weithrediadau torri ar weithfan, gan gynnwys drilio, melino a throi. Mae hyn yn caniatáu mwy o gywirdeb ac effeithlonrwydd mewn prosesau gweithgynhyrchu, yn enwedig ar gyfer rhannau cymhleth a manwl iawn a ddefnyddir mewn diwydiannau fel dyfeisiau awyrofod, modurol a meddygol.
| HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|
| strôc echel X/Y/Z (mm) | 450/500/450 | 700/780/550 | 850/925/600 | 1050/1250/850 |
| Maint tabl (mm) | Φ400 | Φ630 | Φ800 | Φ1000 |
| Diamedr troi uchaf (mm) | Φ600 | Φ850 | Φ1000 | Φ1300 |
| Llwyth uchaf y fainc waith (kg) |
350 (Melino) 175 (Turn) |
1200 (Melino) 600 (turn) |
1500 (Melino) 750 (Turn) |
2600 (Melino) 1300 (Turn) |
| Cyflymder llwybr cyflym echel X/Y/Z (m/munud) | 60 | 60 | 60 | 60 |
| Cyflymder tramwyo cyflym echel A/C (r/munud) | 100/120 (Melino) 2000 (Turn) | 80/120 (Melino) 850 (Turn) |
60/80 (Melino) 850 (Turn) |
40/100 (Melino) 550 (Turn) |
Strwythur mecanyddol 5-canolfan beiriannau echel HMC Series
Strwythur gantri annatod: Mae sylfaen a cholofn yr offeryn peiriant wedi'u hintegreiddio.
Traws cymorth trionglog: Cefnogir yr echel Y gan bedwar rheilen a phrif yrru sydd wedi'i leoli yn y canol.
Strwythur cymesur: Lleihau newidiadau thermol yn ystod symudiad mecanyddol.
Trefniant rheilffordd canllaw echel X grisiog: Cynyddu rhychwant y rheilen dywys a gwella'r anhyblygedd.
Mae'r newidiwr offer y tu mewn i'r gwely: Strwythur compact, arbed lle.
Yn meddu ar y pren mesur gratio manwl uchel ac amgodiwr: Canfod sefyllfa absoliwt pob echel i wireddu llawn.
Defnyddio rheilen canllaw rholer manwl gywir a sgriw bêl
Iawndal Thermol Spindle: Lleihau gwallau peiriannu a achosir gan ddadffurfiad thermol y gwerthyd.
Gwerthyd 5-peiriant echelin
| gwerthyd 20000r/munud | gwerthyd 15000r/munud | gwerthyd 15000r/munud | |
|---|---|---|---|
| Gwerthyd trydan | HSK-A63 | HSK-A63 | HSK-A100 |
| Cyflymder uchaf | 20000r/munud | 15000r/munud | 15000r/munud |
| Pŵer gwerthyd | S1/S6-40 y cant : 25/40kW | S1/S6-40 y cant : 30/46kW | S1/S6-40 y cant : 35/48kW |
| Trorym gwerthyd | S1/S6-40 y cant :87/135Nm | S1/S6-40 y cant : 130/200Nm | S1/S6-40 y cant :220/305Nm |
| iro | olew a nwy | olew a nwy | olew a nwy |
Gweithfan trofwrdd hunanddatblygedig y ganolfan beiriannau
Mae'r echel A / C yn mabwysiadu technoleg gyrru uniongyrchol, a all wireddu cyflymder uchel, trorym uchel, a da. Gall yr echel c fod â grym cyflym. Mae gan y trofwrdd 4 cysylltiad hydrolig / niwmatig fel safon.
| HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|
| Maint tabl (mm) | Φ400 | Φ630 | Φ800 | Φ1000 |
| Llwyth uchaf y fainc waith (kg) |
350 (Melino) 175 (Turn) |
1200 (Melino) 600 (Turn) |
1500 (Melino) 750 (Turn) |
2600 (Melino) 1300 (Turn) |
| Maint mwyaf y darn gwaith (mm) | Φ600×450 | Φ850×500 | Φ1000×580 | Φ1300×700 |
| Cyflymder tramwyo cyflym echel A/C (r/munud) |
100/120 (Melino) 2000 (Turn) |
80/120 (Melino) 850 (Turn) |
60/80 (Melino) 850 (Turn) |
40/100 (Melino) 550 (Turn) |
| Agorfa gyfeirio (mm) | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 |
| Lled slot bwrdd T (mm) | 12H8 | 14H8 | 14H8 | 14H8 |
| Torque graddedig o fodur echel A/C (Nm) | 543/363 | 2×1300/1370 | 2×2110/2120 | 2×3190/2120 |
| Torque clampio echel A/C (Nm) | 2×850/850 | 2×3200/3200 | 2×4000/4000 | 2×6000/8000 |
| Dull cloi echelin A/C (niwmatig/hydrolig) | niwmatig | hydrolig | hydrolig | hydrolig |
Nodweddion cyfres canolfan beiriannau echelin HMC 5-
Mesur ar-lein
- Calibro'r chwiliwr
- Iawndal â llaw neu awtomatig ar gyfer gweithfannau sydd wedi'u camalinio
- Gosod y tarddiad â llaw neu'n awtomatig
- Mesur Offeryn Awtomatig a Mesur Workpiece
- Dull gwirio perthynas pum echel cyfleus ar gyfer offer peiriant
Monitro torri offer
-
Monitro toriad offer canolfan solet gan ddefnyddio setiwr offer laser
Iawndal Thermol Spindle
- Iawndal amser real ar gyfer dadffurfiad thermol y werthyd i sicrhau sefydlogrwydd cywirdeb offer peiriant.
Rheolaeth Addasol Porthiant
- Addaswch y gyfradd porthiant cyfuchlinio yn unol â hynny yn seiliedig ar ganran pŵer modur gwerthyd
- Optimeiddio a lleihau amseroedd peiriannu
- monitro offer
- Diogelu mecanwaith peiriant
- Dogfennaeth o gasglu, cadw a chrynhoi data proses
Llwyth rheolaeth addasol
- Mae'r system CNC yn pennu'r foment gyfredol o syrthni a ffrithiant y darn gwaith yn awtomatig
- Mae nodweddion deinamig yr offeryn peiriant bwrdd cylchdro yn gysylltiedig â'r foment o syrthni y darn gwaith sefydlog i ffwrdd, mae rheolaeth addasol llwyth yn addasu paramedrau'r uned reoli yn ddeinamig yn ôl amodau llwyth neu ffrithiant
Gwrth-wrthdrawiad deinamig
- Canfod gwrthdrawiad yn seiliedig ar fodel symlach yr offeryn peiriant
- Gellir mewnforio gosodiadau a modelau workpiece ar gyfer gwrth-wrthdrawiad deinamig cyffredinol
Hawdd i'w defnyddio
- Agoriad drws llithro: 865 mm
- Uchder y bwrdd: 980 mm
- Y pellter rhwng y gweithredwr a chanol y bwrdd: 606 mm.
Cludwr sglodion blaen ar gyfer cynnal a chadw hawdd
- Y pellter rhwng y crafanc a'r ddaear: 1350 mm
- Y pellter rhwng y staff a'r handlen: 255 mm
Diogelu'r amgylchedd
Arbed ynni
-
Arbed ynni awtomatig gyriannau servo, moduron ymylol, ac ati.
-
Goleuadau mewnol goleuadau LED yn diffodd yn awtomatig
-
Mae sêl aer rhannau swyddogaethol yn cau'n awtomatig
-
Mae rheilen dywys a sgriw iro olew yn stopio'n awtomatig
Glanhau, system oeri
Mae cylchrediad hylif trwy fflysio amdo yn atal malurion a llaid rhag cronni
Gwahaniad presennol Eddy a hidlo bagiau brethyn: Ar ôl y cyfuniad o ddyfais gwahanu cerrynt eddy a hidlo bagiau brethyn, gall cyfradd tynnu gronynnau â maint gronynnau mwy na 30 μm gyrraedd mwy na 95 y cant, ac ychwanegir y hidlydd piblinell ar gyfer oeri mewnol , ac mae'r cywirdeb hidlo yn 20 μm.
Gwahanydd dŵr-olew: gwahanu olew oddi wrth hylif torri.
Paramedr maint cyfres canolfan peiriant HMC
Paramedr Peiriant
| Model peiriant | HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|---|
| Strôc Peiriant | strôc echel X (mm) | 450(-225~ a 225) | 700(-350~ a 350) | 850(-425~ a 425) | 1050(-525~ plws 525) |
| strôc echel Y (mm) | 500(-250~ a 250) | 780(-360~ a 420) | 925(-500~ plws 425) | 1250(-625~ a 625) | |
| Strôc echel Z (mm) | 450 (plws 50 ~ plws 500) | 550 (ac 80 ~ plws 630) | 600 (a 100 ~ plws 700) | 850 (plws 150 ~ plws 1000) | |
| strôc echel A ( gradd ) | -120~ plws 30 | -120~ plws 30 | -120~ plws 30 | -140~ plws 140 | |
| strôc echel C ( gradd ) | n×360 | n×360 | n×360 | n×360 | |
| Tabl Offer | Math | gyriant uniongyrchol | gyriant uniongyrchol | gyriant uniongyrchol | gyriant uniongyrchol |
| Maint tabl (mm) | Φ400 | Φ630 | Φ800 | Φ1000 | |
| Llwyth uchaf y bwrdd - melino (kg) | 350 | 1200 | 1500 | 2600 | |
| Llwyth uchaf y bwrdd - turn (kg) | 175 | 600 | 750 | 1300 | |
| Diamedr troi uchaf (mm) | Φ600 | Φ850 | Φ1000 | Φ1300 | |
| Pellter o ganol echel A i'r bwrdd gwaith (mm) | 0 | 80 | 100 | 100 | |
| Dull cloi siafft A / C (niwmatig / hydrolig) | niwmatig | hydrolig | hydrolig | hydrolig | |
| gwerthyd | Math gwerthyd | Gwerthyd trydan | Gwerthyd trydan | Gwerthyd trydan | Gwerthyd trydan |
| Manylebau Twll Taper Spindle | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A100 | |
| Pŵer gwerthyd (kW) | S1/S6-40 y cant : 25/40 | S1/S6-40 y cant : 25/40 | S1/S6-40 y cant : 30/46 | S1/S6-40 y cant : 35/48 | |
| Torc gwerthyd (Nm) | S1/S6-40 y cant :87/135 | S1/S6-40 y cant :87/135 | S1/S6-40 y cant : 130/200 | S1/S6-40 y cant :220/305 | |
| Cyflymder gwerthyd uchaf (r/munud) | 20000 | 20000 | 15000 | 15000 | |
| Swyddogaeth allfa ddŵr canolfan gwerthyd | Offer gyda | Offer gyda | Offer gyda | Offer gyda | |
| Swyddogaeth tapio anhyblyg | Offer gyda | Offer gyda | Offer gyda | Offer gyda | |
| Cyflymder Offeryn | Cyflymder llwybr cyflym echel X/Y/Z (m/mun) | 60/60/60 | 60/60/60 | 60/60/60 | 60/60/60 |
| Cyflymder tramwyo cyflym echel A/C – melino (r/munud) | 100/120 | 80/120 | 60/80 | 40/100 | |
| Cyflymder tramwyo cyflym echel A/C – troi (r/munud) | 100/2000 | 80/850 | 60/850 | 40/550 | |
| Lleoliad Cywirdeb | Cywirdeb lleoli echel X/Y/Z (mm) | 0.005/0.005/0.005 | 0.006/0.006/0.006 | 0.008/0.008/0.008 | 0.008/0.008/0.008 |
| Cywirdeb lleoli echel A/C (″) | 7 | 7 | 7 | 7 | |
| Cywirdeb Lleoli Ailadrodd | Cywirdeb lleoli ailadrodd echel X/Y/Z (mm) | 0.003/0.003/0.003 | 0.004/0.004/0.004 | 0.005/0.005/0.005 | 0.005/0.005/0.005 |
| Cywirdeb lleoli echel A/C (″) | 4 | 4 | 4 | 4 | |
| Newidiwr offer | Math o newidydd offer | Newidiwr offer ymbarél | Newidiwr offer ymbarél | Newidiwr offer ymbarél | Newidiwr teclyn cadwyn |
| Capasiti newid offer (darnau) | 22 | 30 | 36 | 42 | |
| Pwysau offer uchaf (kg) | 6 | 6 | 6 | 30 | |
| Diamedr Offeryn Uchaf (mm) | Φ80 | Φ80 | Φ80 | Φ125/Φ250 (offeryn gwag cyfagos) | |
| Uchafswm hyd offeryn (mm) | 250 | 300 | 400 | 500 | |
| Maint Offeryn | Ôl troed offer peiriant (hyd x lled x uchder) (mm) | 3450×4155×2925 | 4170×4715×3510 | 4400×5350×3740 | 4850×6600×4650 |
| Pwysau offer peiriant (t) | 6.2 | 12 | 14.5 | 22 | |
Tabl Ffurfweddu Offer Peiriant (safonol ● dewisol ○ ddim ar gael x)
| Model peiriant | HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|---|
| gwerthyd | gwerthyd trydan 20000r/munud (HSK-A63). | ● | ● | ○ | ○ |
| gwerthyd trydan 15000r/munud (HSK-A63). | ○ | ○ | ● | ○ | |
| gwerthyd trydan 15000r/munud (HSK-A100). | x | x | x | ● | |
| Gosodwr Offer | Offeryn gosod offer laser | ● | ● | ● | ● |
| Offeryn gosod offer cyswllt | ○ | x | x | x | |
| Triniaeth hylif torri a sglodion | Allfa canol gwerthyd - gwasgedd 7MPa | ● | ● | ● | ● |
| Allfa ddŵr canol gwerthyd - pwysedd 7MPa (rheoliad pwysau di-gam | ○ | ○ | ○ | ○ | |
| Torri Offeryn Hylif Oeri | ● | ● | ● | ● | |
| Fflysio amdo | ● | ● | ● | ● | |
| Gwn chwistrellu hylif torri | ● | ● | ● | ● | |
| Dyfais tynnu sglodion math plât cadwyn a cherbyd casglu sglodion | ● | ● | ● | ● | |
| Dyfais tynnu sglodion math crafwr a cherbyd casglu sglodion | ○ | ○ | ○ | ○ | |
| rheolaeth dolen gaeedig lawn | Graddfa linellol echel X/Y/Z | ● | ● | ● | ● |
| Amgodiwr echel A/C | ● | ● | ● | ● | |
| Yn ymwneud ag awtomeiddio | Rhyngwyneb gosodiadau niwmatig/hydrolig y fainc waith | ● | ● | ● | ● |
| Switsh awtomatig drws llithro blaen | ○ | ○ | ○ | ○ | |
| Swyddogaeth DNC (opsiwn system) | ○ | ○ | ○ | ○ | |
| Opsiwn System | Gwirio awtomatig perthynas pum echel | ○ | ○ | ○ | ○ |
| Monitro torri offer | ○ | ○ | ○ | ○ | |
| Gwrth-wrthdrawiad deinamig DCM | ○ | ○ | ○ | ○ | |
| Rheolaeth Addasol Porthiant AFC | ○ | ○ | ○ | ○ | |
| Rheolaeth addasol llwyth LAC | ○ | ○ | ○ | ○ | |
| Diogelu | Brêc echel Z | ● | ● | ● | ● |
| Clo drws diogelwch | ● | ● | ● | ● | |
| Eraill | Iawndal Thermol Spindle | ○ | ○ | ○ | ○ |
| stiliwr isgoch | ○ | ○ | ○ | ○ | |
| Prosesydd niwl olew | ○ | ○ | ○ | ○ | |
| Gwn aer | ● | ● | ● | ● | |
| Offeryn newid llaw offeryn newid dyfais ategol | ○ | ○ | ○ | ○ | |
Nodyn: 1. Mae ffurfweddiad opsiwn system yn gysylltiedig â'r system a ddewiswyd.
2. Gall maint gwirioneddol yr offeryn peiriant fod yn wahanol i'r gwerth yn y catalog oherwydd y gwahaniaeth mewn opsiynau ac offer ymylol.
Ardal cais y ganolfan beiriannau 5 echel
Wyddgrug
Turbopeiriannau
Diwydiant ynni newydd
Meddygol
Modurol
