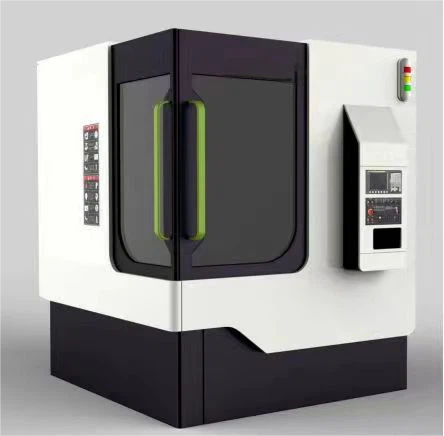

Bach 5 Echel CNC Peiriannu canolfan Hak260F5
Disgrifiad
Paramedrau technegol
Canolfan Peiriannu CNC Pum Echel Crud Bach a Chanolig Cyflwyniad
Mae'n ganolfan peiriannu CNC bach 5 echel cost-effeithiol gyda swyddogaethau cyflym. Gall gyflawni addysgu gweithrediad pum echel, a chynnal addysgu a phrosesu rhannau blwch, rhannau cregyn, rhannau disg a rhannau eraill.
Pam Dewiswch yHAK260F5 Bach Pum-echel CNC Machine ganolfan?
Mae strwythur cyffredinol y peiriant cnc 5 echel bach yn cynnwys rhannau sylfaenol fel y gwely, y ffrâm gantri integredig, yr hwrdd, y plât sleidiau a'r bwrdd gwaith cylchdro, mae'r fainc waith cylchdro (echel X) yn symud yn hydredol ar hyd y canllaw gwely rheilffordd, ac mae'r plât sleidiau ar draws yn symud i fyny ac i lawr ar hyd symudiadau chwith a dde'r rheilen canllaw trawst (echel Y) a'r pen slewing hwrdd (echel Z). Mae'r offeryn peiriant wedi'i osod gyda ffrâm gantri a strwythur mainc waith symudol, sy'n cynnwys bwrdd gwaith cylchdroi, gwely, ffrâm gantri integredig, hwrdd, blwch gwerthyd, system niwmatig offer peiriant, system hydrolig offer peiriant, system cydbwysedd hydrolig echel Z, yn bennaf. pren mesur gratio dolen gaeedig, system oeri offer, amddiffyniad llawn offer peiriant, panel gweithredu a system reoli electronig (gradd gwrth-lwch IP6), system tynnu llwch, dyfais gwrth-statig a chydrannau eraill.
Mae'n mabwysiadu gwerthyd trydan Aibek, cyflymder uchel, manwl gywirdeb uchel, a gall y cyflymder uchaf gyrraedd 20000r / min.
Mabwysiadu sgriw bêl manwl-gywir, cryfder uchel Taiwan. Gan ddefnyddio cnau clo manwl iawn wedi'i fewnforio, mae'r sgriw bêl wedi'i hymestyn ymlaen llaw, sy'n cynyddu'r anhyblygedd trosglwyddo yn fawr ac yn dileu dylanwad anffurfiad thermol yn ystod symudiad, gan sicrhau cywirdeb lleoli a chywirdeb lleoli dro ar ôl tro yr offeryn peiriant.
Mae'r echelinau X, Y a Z yn mabwysiadu'r rheilffyrdd canllaw trwm Taiwan gwreiddiol, mae lled y rheilffordd linellol yn 45mm, ac mae'r sleid rheilffordd linellol yn cael ei ehangu a'i ehangu, yn enwedig mae sleid yr echelin Z yn cael ei ymestyn. Yn ogystal â bodloni gofynion y cwsmer ar gyfer cyflymder cyflym a manwl gywirdeb uchel, gellir defnyddio'r canllaw llinellol rholer dyletswydd trwm hefyd ar gyfer torri cryf, ac ar yr un pryd, gall hefyd gynyddu bywyd gwasanaeth y canllaw offer peiriant.
Defnyddir cylchgrawn offer Guangzhou BT30-12T i fodloni'r gofynion awtomeiddio a lleihau cyfradd methiant offer peiriant.
Mae gan yr offeryn peiriant orchudd amddiffynnol rheilffordd dywys wedi'i selio, a all amddiffyn y rheilen dywys a'r sgriw arweiniol yn effeithiol ac ymestyn ei oes gwasanaeth.
Pan fydd gan yr offeryn peiriant amddiffyniad llawn tri dimensiwn, mae'r offeryn peiriant yn sicr o beidio â dirgrynu pan fydd y sglodion yn gryf.
Mabwysiadir y genhedlaeth newydd o system rheoli rhifiadol pum echel 220MA -5 uwch, mae blaen offer RTCP yn dilyn y pecyn swyddogaeth pum-cyswllt pum echel pum echel, ac mae'r modur servo cenhedlaeth newydd wedi'i gyfarparu i sicrhau'r manteision o sefydlogrwydd uchel, cyflymder cyflym, arwyneb llyfn a manylder uchel y system reoli.
System iro awtomatig: Mae iro'r rheilen dywys yn mabwysiadu dosbarthwr cyfaint gyda chwistrelliad olew, ac mae'r olew sydd ei angen ar gyfer y canllaw yn cael ei gyflenwi'n rheolaidd ac yn feintiol, er mwyn lleihau gwastraff olew iro ac osgoi llygredd amgylcheddol.
Mae'r gwifrau yn y cabinet trydanol yn unol â'r rheoliadau diogelwch trydanol cenedlaethol i sicrhau bod y system reoli yn rhydd o ymyrraeth allanol yn ystod y llawdriniaeth. Gwell gwarant o ddiogelwch cynhyrchu.
Mae gan yr offeryn peiriant ddyfais tynnu sglodion awtomatig, strwythur cadwyn ymlusgo yn y corff, a char sglodion gallu mawr.
Iawndal traw manwl uchel, mae pob siafft drosglwyddo yn defnyddio laser laser manwl uchel ar gyfer canfod ac optimeiddio iawndal, fel bod cywirdeb lleoli pob echel yn fwy cywir, ac mae'n fwy addas ar gyfer prosesu rhannau manwl uchel. Ar yr un pryd, defnyddir dadansoddiad a phrosesu optimization ballbar uwch i sicrhau cywirdeb yr offeryn peiriant wrth wneud prosesu wyneb crwn a chrwm.
Gan ddefnyddio plât mynegeio dwbl-echel CNC Guangzhou Juzhuo Φ260mm, gall wireddu peiriannu pum echel a phum ochr.
Beth am y Spindle
Diagram trorym gwerthyd
Prif Baramedr Technegol Y Spindle
1 | Pwysau dadlwytho silindr (MPa) | 0.55-0.6 |
2 | Pwysedd ailosod silindr (MPa) | 0.55-0.6 |
3 | Llif aer chwythu llwch (L / mun) | 80±20(Pwysedd aer 0.25MPa)(wrth newid teclyn) |
4 | Llif nwy selio nwy (L / mun) | 45±10(Pwysedd aer 0.15MPa)(wrth weithio) |
5 | Anystwythder rheiddiol (N/μm) | Yn fwy na neu'n hafal i 120 |
6 | Anystwythder echelinol (N/μm) | Yn fwy na neu'n hafal i 106 |
7 | Allrediad Rheiddiol Spindle(mm) | Llai na neu'n hafal i 0.002(Ar 10mm ar y rhoden safonol) Llai na neu'n hafal i 0.005(Ar 200mm ar y rhoden safonol) |
8 | Cyfanswm rhediad y côn mewnol ar ben gwerthyd (mm) | Llai na neu'n hafal i 0.001 |
9 | Gwerth dirgryniad (mm/s) | Llai na neu'n hafal i 0.8 |
10 | Diamedr arwyneb mowntio (mm) | φ120(0/-0.022) |
11 | Llif dŵr oeri (L / mun) | {{0}}(Pwysedd dŵr 0.25MPa) |
12 | Tensiwn handlen offer (N) | 2900×(1±10%) |
13 | Dadleoli echelinol deiliad offer wrth ddadlwytho offeryn (mm) | 0.4-0.6 |
14 | Tyllau sgriw mowntio fflans | 8-M8 PCD135mm |
Tabl paramedr gwerthyd
Model gwerthyd | DGZYX-12030/ 11B-BFPWVS gwerthyd trydan melino cyflymder uchel | Math Modur | Magned parhaol synchronous |
Amledd uchaf (Hz) | 1000 | Cyflymder uchaf (rpm) | 30000 |
foltedd uchaf (V) | 380 | Uchafswm cerrynt(A) | 48 |
Uchafswm pŵer (kW) | 25.6 | Uchafswm trorym(Nm) | 24.45 |
Amledd graddedig (Hz) | 340 | Cyflymder graddedig (rpm) | 10200 |
Pŵer allbwn â sgôr S1 (kW) | 11 | Pŵer allbwn â sgôr S6 (kW) | 16.5 |
Cerrynt mewnbwn graddedig S1(A) | 24 | Cerrynt mewnbwn graddedig S6(A) | 36 |
Torque allbwn graddedig S1(Nm) | 10.3 | Torc allbwn graddedig S6(Nm) | 15.45 |
Gwrthiant inswleiddio dirwyn modur (MQ) | Yn fwy na neu'n hafal i 500 (lefel H) | Mae dirwyn modur yn gwrthsefyll prawf foltedd (V / M) | Gwrthsefyll prawf foltedd: 1500V / 1 munud |
polion modur (2P) | 4 | Math synhwyrydd tymheredd | KTY84-130 |
Math handlen offeryn | BBT30 | Math handlen offeryn | Silindr |
Gan gadw ffurflen iriad | Iro Saim | Pwysau gwerthyd (kg) | 30±0.5 |
Rhyddhau a thynnu signal | 2 PNP ar agor fel arfer (3 talaith) | Amgodiwr | Ton Sine 128 |
Manylebau Technegol
Enw | Disgrifiad | Uned | Hak260F5 |
Teithio | Teithio echel X/Y/Z | mm | 400/180/205 |
Ongl cylchdroi echel A | deg | ±120 | |
Ongl cylchdroi echel C | Deg | 360 | |
Maint bwrdd gwaith | mm | Ø260 | |
Max. gallu llwyth-dwyn bwrdd gwaith | KG | Llorweddol 30, fertigol 20 | |
Lled slot T | mm | 12H7 | |
Cyflymder Tramwy | Cyflymder croesi echel Max.X/Y/Z | mm/munud | 24000 |
Cyflymder tramwy cyflym echel A/C | r/munud | 45/50 | |
Cyflymder torri uchaf y workpiece | mm/munud | 10000 | |
Cyflymder bwydo torri echel A / C | r/munud | 45/50 | |
Modur Servo | Pŵer modur servo echel X/Y/Z | KW | 2.4/2.4/3.1 |
Pŵer modur servo echel A/C | KW | 5.3/2.5 | |
Offeryn cylchgrawn servo pŵer modur | W | 750 | |
Cywirdeb | Cywirdeb lleoli echel X/Y/Z | mm | 0.006/0.006/0.006 |
Cywirdeb lleoli echel A / C | ＂ | ±8 | |
Cywirdeb Lleoliad Ailadrodd | mm | 0.003/0.003/0.003 | |
Echel cylchdro dro ar ôl tro lleoli cywirdeb | ＂ | ±5/±5 | |
Cylchgrawn offeryn Servo | Gallu | pcs | 12 |
Diamedr offeryn uchaf | mm | Ø33 | |
Uchafswm hyd offeryn | mm | 100 | |
Cymhareb lleihäwr | 1:10 | ||
Manyleb sgriw bêl | Diamedr sgriw pêl echel X/Y/Z, plwm | Ø40×12P | |
Math o ganllaw | Mae echel X\Y\Z yn mabwysiadu canllaw llinol | mm | 45/35/35 |
System CNC | Syntec 220MA-5 | ||
Strwythur ac ymddangosiad | Strwythur | Gwely haearn bwrw (heb ei weldio), strwythur nenbont | |
Ffynhonnell pwysedd aer | kgf/cm² | 6-8 | |
Cyfanswm pŵer | KV/A | AC tri cham 380/12 | |
Dimensiynau cyffredinol | mm | 2500×2000×2400 | |
Pwysau peiriant | KG | 3200 | |
